Zmierzyć średnicę wałka. Sprawdzić głębokość rowka. Skontrolować kąt sfrezowanej powierzchni. Każde z tych zadań wymaga innego przyrządu – i każde z nich kończy się błędem, jeśli sięgniesz po niewłaściwy.
Sklep Elektro-met.pl z Rzeszowa specjalizuje się w profesjonalnych narzędziach pomiarowych i na co dzień doradza fachowcom przy doborze sprzętu. Poniżej krótki przewodnik po przyrządach, które warto znać – niezależnie od tego, czy prowadzisz warsztat, czy dopiero go kompletujesz.

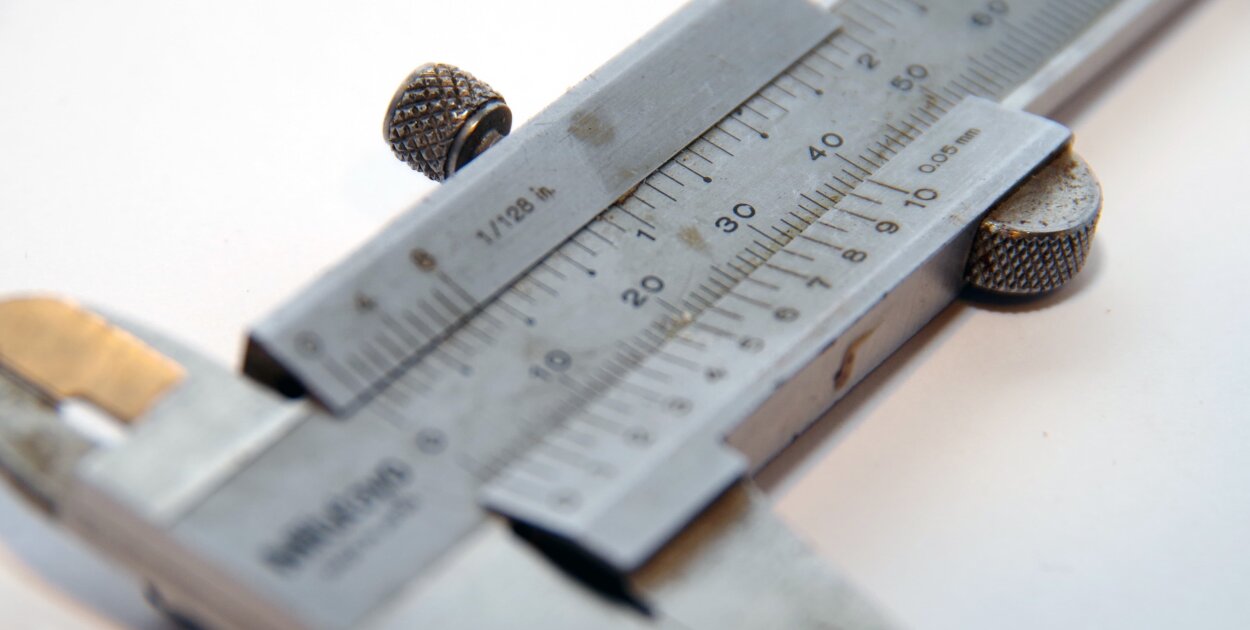

Każdy warsztat zaczyna od suwmiarki. Mierzy wymiary zewnętrzne, wewnętrzne i głębokość – jednym narzędziem. Standardowa suwmiarka ma zakres do 150 mm i rozdzielczość 0,05 mm (analogowa) lub 0,01 mm (cyfrowa).
Kiedy suwmiarka wystarczy? Przy kontroli wymiarów detali, gdzie tolerancja mieści się w zakresie dziesiątych części milimetra – montaż mebli, obróbka drewna, prace ślusarskie o przeciętnej dokładności. To narzędzie pierwszego kontaktu z detalem: szybki pomiar, szybka odpowiedź.
Kiedy nie wystarczy? Gdy tolerancja schodzi poniżej 0,02 mm. Wtedy potrzebny jest mikrometr.
Mikrometr mierzy z rozdzielczością 0,001 mm (w przypadku modeli cyfrowych). Działa na zasadzie śruby mikrometrycznej – ruch obrotowy pokrętła przekłada się na precyzyjny ruch liniowy wrzeciona. Jeden pełny obrót to zazwyczaj 0,5 mm przesunięcia.
Typowe zastosowanie: kontrola średnic wałków i otworów w obróbce skrawaniem, weryfikacja grubości blach przed gięciem, pomiary elementów łożysk. Wszędzie tam, gdzie różnica 0,01 mm decyduje o tym, czy detal pasuje, czy trafia do kosza.
Ważna zasada: mikrometr mierzy dobrze tylko wtedy, gdy operator stosuje stały nacisk. Dlatego profesjonalne modele mają wbudowane sprzęgło ograniczające siłę docisku – eliminuje to błąd ludzki przy odczycie.
Tam, gdzie mikrometr zewnętrzny nie sięgnie – w otworach, cylindrach, tulejach – pracuje średnicówka mikrometryczna. Mierzy średnice wewnętrzne z dokładnością porównywalną do mikrometru.
Praktyczny przykład: sprawdzenie zużycia tulei cylindrowej w silniku. Różnica 0,03 mm między pomiarem u góry i na dole cylindra mówi więcej o stanie silnika niż jakakolwiek diagnostyka komputerowa.
Głębokościomierz mierzy głębokość otworów, rowków, stopni i wgłębień. Wysokościomierz robi odwrotność – kontroluje wysokość elementów od powierzchni bazowej (płyty traserskiej). Oba przyrządy pracują z rozdzielczością 0,01 mm i znajdują zastosowanie głównie w kontroli jakości i trasowaniu.
Dla warsztatów w regionie konińskim, gdzie wiele firm zajmuje się obróbką metalu i utrzymaniem ruchu maszyn przemysłowych, to narzędzia spotykane na co dzień – nie tylko w działach kontroli jakości, ale i przy bieżących naprawach.
Osobna kategoria przyrządów. Grubościomierze mierzą grubość powłok lakierniczych, galwanicznych lub antykorozyjnych na podłożu metalowym. Działają na zasadzie magnetycznej lub wiroprądowej – bez niszczenia powierzchni.
Typowy użytkownik? Lakiernik sprawdzający równomierność nałożonej warstwy. Rzeczoznawca samochodowy weryfikujący, czy auto było lakierowane po wypadku. Inspektor antykorozyjny na konstrukcji stalowej.
Nie każdy pomiar dotyczy długości. Kątomierze (analogowe i cyfrowe) mierzą kąty z dokładnością do pojedynczych minut kątowych. Kątowniki kontrolują prostopadłość – podstawowe narzędzie przy ustawianiu detali na frezarce lub pile. Liniały i przymiary stalowe to z kolei odniesienie dla każdego pomiaru liniowego – od trasowania po kontrolę prostoliniowości.
Zasada jest prosta: im lepszy przyrząd referencyjny, tym wiarygodniejszy wynik. Stalowy liniał klasy 1 z atestem fabrycznym to inwestycja na lata – nie traci dokładności, jeśli się go nie upuści i nie zarysuje powierzchni pomiarowej.
Pełen asortyment narzędzi i przyrządów pomiarowych – suwmiarki, mikrometry, średnicówki, głębokościomierze, wysokościomierze, grubościomierze, kątomierze, kątowniki i liniały – znajdziesz w sklepie internetowym Elektro-met.pl . Zamówienie składasz online, dostawę realizuje kurier.
